用途及適用范圍：

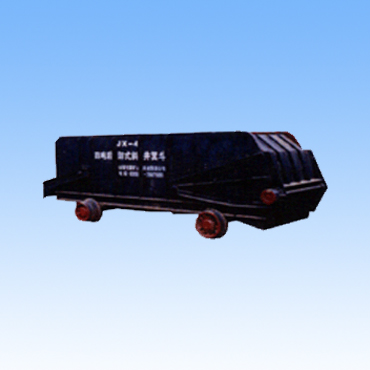

本車是中小型煤礦一種較低為理想的提升運輸設備，適應于井筒傾斜角度20*－35*的斜井提升。主要配套設備有ZXJ斜井萁斗裝載設備和卸載曲軌。具有裝卸方便，載重量大，使用成本低，便于維修等特點。
后卸式斜井箕斗礦車系列技術參數：
順序 | 型號 | 名稱 | 圖號 | 技術特征 | |||||||||
適應井筒傾斜角度 | 名義載重量 t | 斗箱有效容積 M3 | 運行時軌距B1mm | 卸載時軌距B2mm | 長度 Lmm | 寬度 B3mm | 高度（從軌面算起） mm | 推薦軌道鋼軌規格 kg/m | 重量 kg | ||||
1 | JXH-3 | 3 噸斜井提煤萁斗 | B81-320.1 | 20-35 | 3 | 3.3 | 1300 | 1500 | 5505 | 1630 | 1485 | 24 | 3354 |
2 | JXH-4 | 4 噸斜井提煤萁斗 | B81-320.2 | 4 | 4.4 | 1400 | 1600 | 6145 | 1730 | 1600 | 3491 | ||
3 | JXH-6 | 6 噸斜井提煤萁斗 | B81-320.3 | 6 | 6.6 | 7835 | 1770 | 1840 | 38 | 4858 | |||
4 | JXH-8 | 8 噸斜井提煤萁斗 | B81-320.4 | 8 | 8.8 | 1500 | 1700 | 8340 | 1870 | 1900 | 6310 | ||
順序 | 名稱 | 主要尺寸 mm | |||||||||||||
L 1 | L 2 | L 3 | b 1 | b 2 | H 1 | H 2 | h 1 | h 2 | a 1 | a 2 | a 3 | D 1 | D 2 | ||
1 | 3 噸斜井提煤萁斗 | 4233 | 1650 | 874 | 1048 | 1204 | 800 | 700 | 300 | 200 | 1900 | 1570 | 1760 | 400 | 350 |
2 | 4 噸斜井提煤萁斗 | 4673 | 1900 | 825 | 1148 | 1304 | 885 | 2400 | 1620 | 2100 | |||||
3 | 6 噸提煤斜井萁斗 | 5925 | 1940 | 1230 | 1112 | 1268 | 1000 | 800 | 340 | 220 | 3000 | 1820 | 2975 | 450 | 400 |
4 | 8 噸斜井提煤萁斗 | 6860 | 2010 | 1480 | 1216 | 1402 | 820 | 375 | 255 | 1880 | 3800 | 500 | 450 | ||
-
